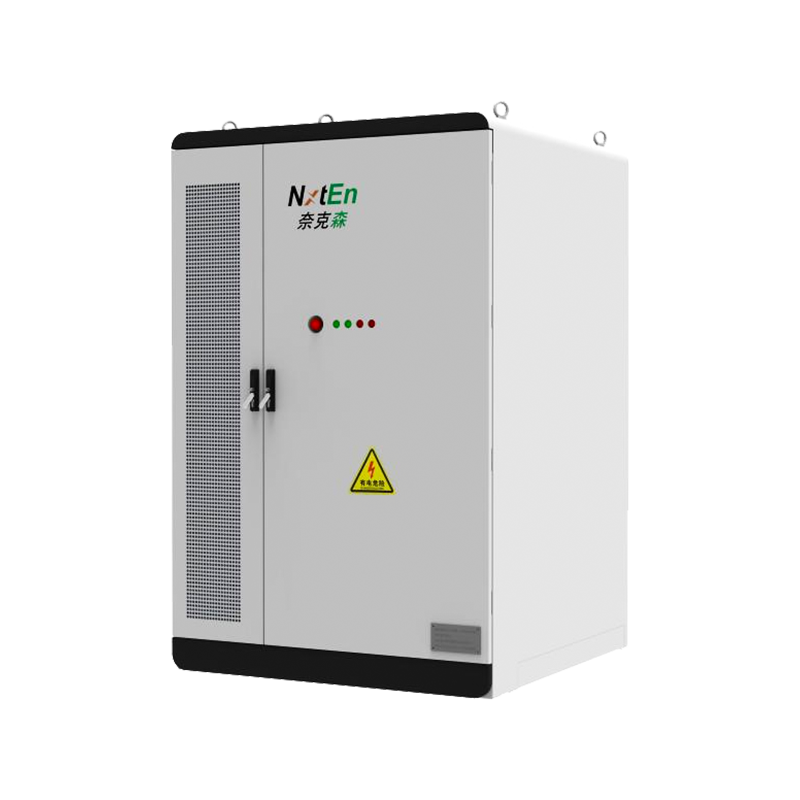

Description du produit :
L'armoire de stockage d'énergie commerciale et industrielle extérieure (refroidie par liquide) est un produit de stockage d'énergie qui intègre un système de batterie au lithium fer phosphate (LFP), un système de gestion thermique intelligent refroidi par liquide, un convertisseur de stockage d'énergie bidirectionnel (PCS) et un système de gestion de l'énergie (EMS) évolutif. Utilisant une technologie intelligente de refroidissement liquide, le produit exploite les capacités d'échange thermique efficaces du liquide de refroidissement pour contrôler la température des cellules de la batterie, garantissant ainsi des performances optimales du système dans divers environnements.
Avantages et fonctionnalités :
1. Conception modulaire compacte
Utilisant une conception modulaire standardisée, l'armoire intègre le cluster de batteries, le PCS, l'unité de refroidissement liquide et le système de gestion dans un boîtier compact, économisant ainsi de l'espace au sol et offrant une puissance et une densité énergétique de pointe. Il prend en charge le déploiement d'une seule armoire ou l'extension parallèle de plusieurs armoires, permettant une configuration flexible de la capacité et de l'alimentation en fonction des exigences du projet.
2. Caloduc de refroidissement liquide intelligent
Le produit dispose d'un système de refroidissement liquide intelligent, avec du liquide de refroidissement appliqué directement sur les cellules de la batterie. Ce système maintient la différence de température interne à l'intérieur de la batterie à ±3 °C, améliorant ainsi la cohérence du cycle du système, ralentissant la dégradation et prolongeant considérablement la durée de vie de la batterie. Le système dispose également de capacités d'autorégulation, garantissant que les cellules de la batterie maintiennent une plage de température de fonctionnement optimale d'environ 25°C.
3. Système de protection de sécurité multicouche
De la suppression de l'emballement thermique au niveau de la cellule, à la décompression antidéflagrante au niveau du module de batterie, en passant par un système d'extinction automatique d'incendie au perfluorohexanone au niveau du système, un système de protection de sécurité à trois niveaux englobe la cellule, le module et le système. Cela permet un contrôle multidimensionnel et à plusieurs niveaux des risques potentiels.
4. Gestion intelligente du cloud
Le produit dispose d'un système de gestion de l'énergie EMS intégré et évolutif et prend en charge la connectivité IoT et cloud. Les utilisateurs peuvent utiliser la plate-forme cloud pour effectuer une surveillance centralisée et visuelle à distance, des opérations et une maintenance intelligentes, ainsi que des analyses de données volumineuses des unités de stockage d'énergie distribuées, optimisant ainsi l'efficacité énergétique, fournissant des avertissements de panne, améliorant l'efficacité opérationnelle et réduisant les coûts de maintenance.
Scénarios d'application :
● Services auxiliaires côté réseau
● Support pour la production d'énergie nouvelle
● Parcs industriels et commerciaux haut de gamme
● Alimentation de secours pour les installations critiques
L'armoire de stockage d'énergie commerciale et industrielle extérieure Nxten (refroidie par liquide) est une solution avancée de stockage d'énergie comprenant des cellules de batterie au lithium fer phosphate (LFP), un refroidissement liquide intelligent et un système évolutif.
Architecture EMS, spécialement conçue pour les applications à l'échelle du réseau à haute altitude.
Applications typiques :
1. Stockage d’énergie côté réseau
● Élimination des pics et régulation de la fréquence
● Intégration des énergies renouvelables
2. Commercial et industriel (C&l)
● Arbitrage énergétique
● Alimentation de secours
3. Haute altitude et environnements difficiles
● Micro-réseaux des Highlands (24 000 m)
● Fonctionnement à températures extrêmes
4. Solutions hors réseau et de sauvegarde
● Énergie insulaire/minière
● Stations de base de télécommunications
5. Intégration de la charge du stockage photovoltaïque
● Stations de recharge pour véhicules électriques
Caractéristiques :
● Conception compacte et modulaire
● Gestion thermique intelligente
● Protection de sécurité multicouche
● Gestion intelligente basée sur le cloud
| Modèle | NKS ESS-xx-x-IL(xx=100/120,x=215/241) | NKS ESS-xx-x-IL(xx=110/130,x=232/261) |
| Tension nominale | 768V | 832V |
| Énergie nominale | 215/241 kWh | 232/261 kWh |
| Quantité par paquet | 5 pièces @ 5S1P | 5 pièces @ 5S1P |
| Tension CA | 380 ± 15 % VCA, 50/60 Hz | |
| Puissance nominale | 100/120 kW | 110/130 kW |
| Distorsion harmonique de tension THDV (avec charge linéaire) | <3% | |
| Durée de vie (capacité ≥ 75 %) | 7 500 à 100 %DOD,RT | |
| Efficacité | 88% | |
| Indice IP | IP54 | |
| Dimensions (L*P*H) | W1308*D1308*H2050±5mm | |
| Poids | 2,57 T ± 10 kg | 2,6 T ± 10 kg |
| Gestion des incendies | Détecteur composite | |
| Gestion thermique | Refroidissement liquide | |
| Communications | CAN/Modbus/TCPIP | |
About Nxten
0㎡
0+
0+
0+
What’S News
Le armoire de stockage d'énergie commerciale et industrielle extérieure (refroidi par liquide) est une solution de stockage d'énergie haute performance conçue pour les complexes commerciaux, les parcs industriels, les centrales électriques de stockage d'énergie commerciales et industrielles et les scénarios de charge électrique à grande échelle. Il intègre un système de batterie au lithium fer phosphate, un système de gestion thermique intelligent refroidi par liquide, un convertisseur de stockage d'énergie (PCS) bidirectionnel et un système de gestion de l'énergie (EMS) évolutif. Grâce à une conception hautement intégrée, il permet un fonctionnement efficace sur l’ensemble de la chaîne énergétique, du stockage et de la conversion de l’énergie à la planification intelligente. En tant que nouvelle génération d'équipements de stockage d'énergie à grande échelle, il joue un rôle crucial dans des scénarios tels que l'écrêtage des pointes et le remplissage des vallées, l'alimentation de secours, la réponse à la demande du réseau et la consommation d'énergie renouvelable, servant de vecteur technologique important pour promouvoir les économies d'énergie, la réduction des coûts et l'optimisation de la structure énergétique dans les applications industrielles et commerciales.
En ce qui concerne le système de batteries, l'armoire de stockage d'énergie utilise des batteries au lithium fer phosphate de haute sécurité comme unité de stockage d'énergie de base. Ces batteries présentent une forte stabilité thermique, une longue durée de vie et une densité énergétique élevée, garantissant stabilité et sécurité lors d'un fonctionnement à haute puissance à long terme, ce qui les rend idéales pour les applications industrielles et commerciales nécessitant une fiabilité élevée et des cycles de charge-décharge fréquents. Parallèlement, le système de gestion de batterie (BMS) intégré surveille la tension, le courant, la température et l'état de santé de la batterie en temps réel, optimisant en permanence les stratégies de charge et de décharge pour ralentir la dégradation de la batterie et prolonger la durée de vie du système.
Pour garantir des performances optimales de la batterie dans diverses conditions environnementales extérieures, ce système de stockage d'énergie à grande échelle utilise une technologie avancée de refroidissement liquide intelligent. Le système de refroidissement liquide utilise la conductivité thermique élevée du liquide de refroidissement pour obtenir un contrôle précis de la température des cellules individuelles de la batterie, maintenant la différence de température dans l'ensemble de la batterie à des niveaux extrêmement bas. Ceci est crucial pour prolonger la durée de vie de la batterie, améliorer l’efficacité de charge et de décharge et prévenir les risques de sécurité tels que l’emballement thermique. Par rapport aux systèmes traditionnels refroidis par air, la technologie de refroidissement liquide présente une plus grande stabilité dans des scénarios de fonctionnement à haute température, à charge élevée et à cycle long, ce qui la rend particulièrement adaptée aux régions chaudes, aux environnements soumis à un ensoleillement intense et à un fonctionnement continu à haute puissance. De plus, le système de refroidissement liquide intelligent dispose de capacités de réglage automatique, ajustant le débit et la température en fonction de l'état de la batterie en temps réel pour réduire davantage la consommation d'énergie et obtenir une double amélioration de l'efficacité et de la fiabilité.
Le integrated bidirectional power storage converter (PCS) in the system undertakes the crucial task of bidirectional energy flow and conversion. PCS (Power Conversion System) not only achieves efficient AC-DC conversion but also supports multiple operating modes, such as grid-connected, off-grid, and backup power modes, providing flexible support for different application needs. Its high conversion efficiency effectively reduces system energy loss and improves overall profitability. In the face of sudden power outages, PCS can quickly switch to off-grid power supply, providing stable and reliable power support for critical loads and ensuring uninterrupted production.
Ningbo Nxten Energy Technology Co., Ltd. est un fabricant professionnel de armoire de stockage d'énergie commerciale et industrielle extérieures . Nos armoires de stockage d'énergie commerciales et industrielles extérieures, avec leur sécurité et leur stabilité élevées grâce à la technologie de refroidissement liquide, associées à une intégration profonde de systèmes de base tels que les batteries, PCS et EMS, offrent aux utilisateurs industriels et commerciaux des solutions de stockage d'énergie uniques efficaces, fiables, intelligentes et économes en énergie.
